飛機加油車

（1）飛機加油的特殊要求，飛機加油車在總體上與普通加油車基本相同，但結構上還有特殊要求。

①加油壓力穩定性要求高，為此在加油管路上加裝壓力調節器，穩壓器和壓力加油接冰在。

②油料的潔凈度高。油路上要用高性能的過濾分離器。罐體和管道必須采用鋁合金制造。

③絕對保證加油安全性。應安裝消靜電裝置，聯鎖控制系統、電氣防爆器、滅火器等。

④裝有高精度，大流量的計量器。

⑤油罐總容量大，給飛機加油要一次完成。

(2)飛機加油車特殊要求的主要部件

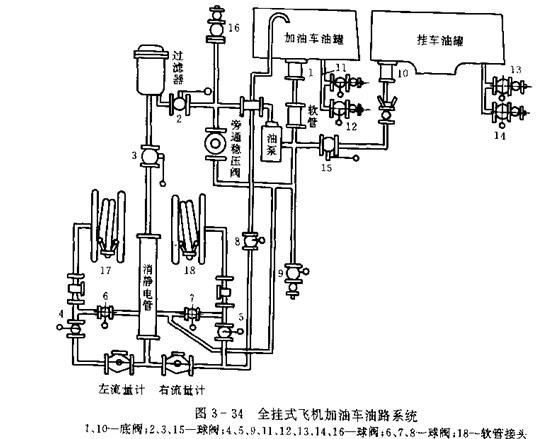

①旁通穩壓閥。給飛機加油，一般采取底部閉式加油，要求加油車具有穩定的管端壓力，通常為0.343MPa，而對車輛加油則不要求管端壓力。一般在油泵上并聯旁穩壓閥，在絞盤后的出油管路上串聯壓力補償器。圖3-34為全掛式飛機加油車油路系統圖，油泵上并聯有旁通穩壓閥，其調定壓力為油泵的工作壓力，由管端壓力和管路的壓力損失確定。圖3-35

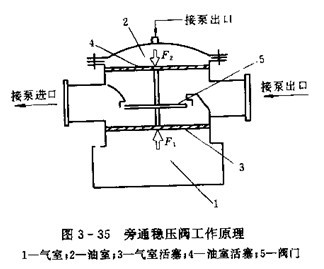

為旁通穩壓閥的工作原理圖。氣室1內充有一定壓力的空氣，上部油室2與泵的出口高壓油相通，氣室活塞3、油室活塞4與閥門5連成一體。在泵正常工用壓力下，氣室的氣體對活塞3的推力F1與油室油液對活塞4的推力F2相等，閥門5關閉不動，當泵出口壓力升高時，油室的壓力隨之升高，F2> F1,活塞在力F=F2-F1的作用下推動閥5下移，閥門被打開，泵的出口與入口油路接通，系統壓力被打開，泵的出口與入口油路接通，系統壓力開始下降，直至恢復原工作壓力，閥門又呈關閉狀態。

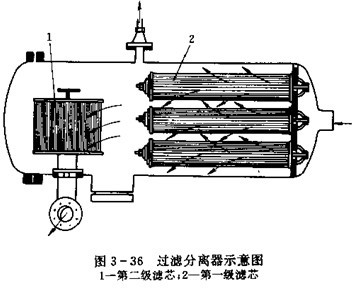

②過濾分離器，為了獲得高潔凈度燃油，在管路中需加裝高性能的過濾分離器，將油中的水分，膠質和雜質分離出來，圖3-36為兩級過濾分離器。第一級濾芯2為聚結濾芯，由經過特殊處理的濾紙或玻璃纖維，合成材料，毛氈、棉織品等制成。油流經濾芯時，首先濾出的固體物質，再將膠質分離，同時將分離出的小水粒聚集成大水滴，落入由外殼形成的集水器中，第二級濾芯1為分離器濾芯，表面涂有聚四氟乙烯的表面滑下，滴入集水池中，達到徹底分離水的作用。

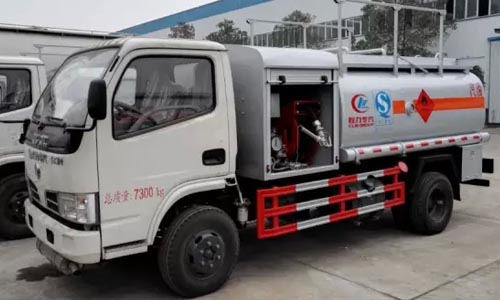

東風小多利卡飛機加油車圖片

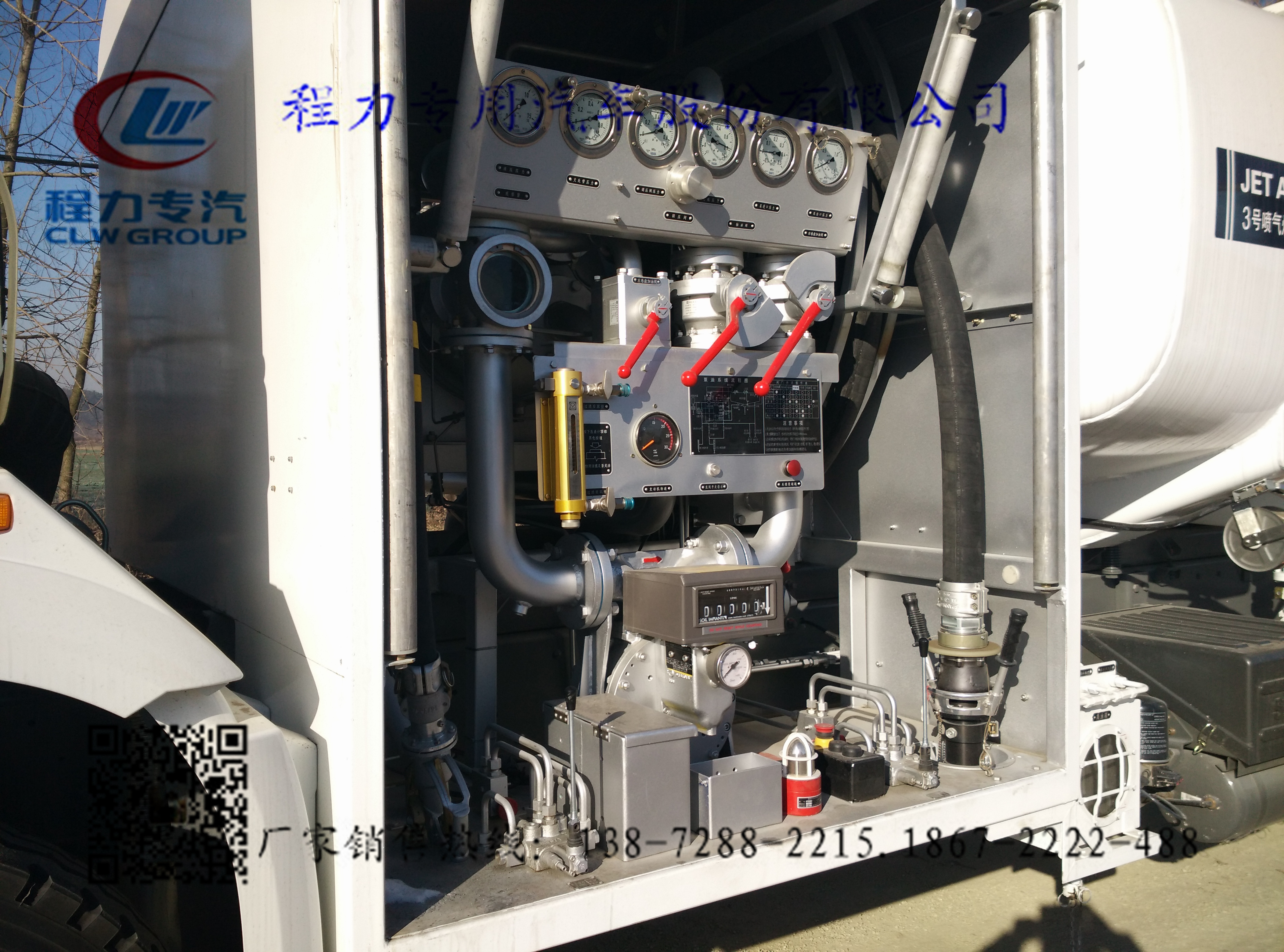

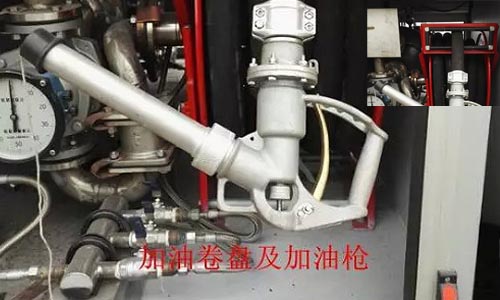

飛機加油車加油槍卷盤圖片

　程力第一臺飛機加油車面世：采用東風勁卡底盤，整車型號：CLW5072GJYD4型加油車，底盤型號：DFA1070SJ35D6，  實際容量：5方，總質量：7.3噸，整備質量：3.865噸，額定載質量：3.24噸， 整車長度：5995*1960*2400mm， 軸距：3300mm,發動機采用4DW93-84E4一汽解放汽車有限公司無錫柴油機廠錫柴發動機，罐體采用4MM不銹鋼板制作。帶歐標罐口，導靜電線盤,專用油泵防溢漏探桿及插座，海底閥，浮球液位計，泵轉速表，泵進口真空表(接管)，泵出口壓力表(接管)，泵出口采樣閥，過濾后取樣閥，過濾分離器排污口取樣閥，取樣閥合并緩速筒，取樣器取樣回收油桶，YC-12型壓差計，閉路目測透明取樣器，高液位報警器，低液位報警器（帶開關），壓力可調式溢流閥，HYJ-63X接頭閥，80WGF-60/10過濾分離器，腰輪流量計，卷盤槍。


飛機加油車細節圖片：

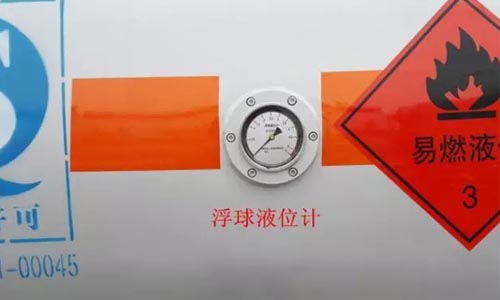

飛機加油車浮球液位計

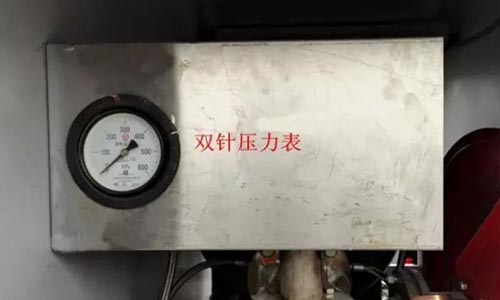

飛機加油車雙針壓力表

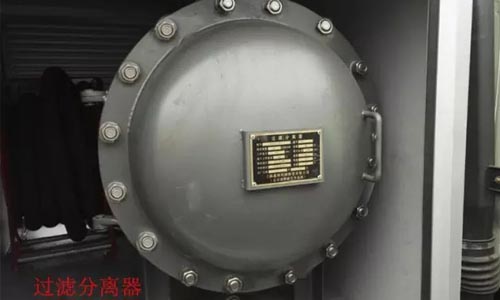

飛機加油車過濾分離器

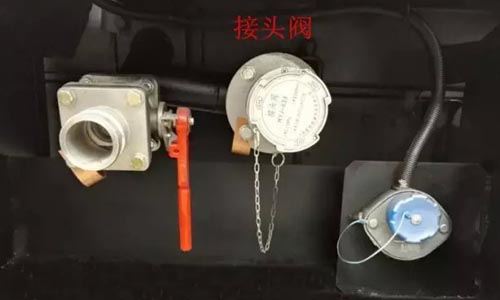

飛機加油車接頭閥

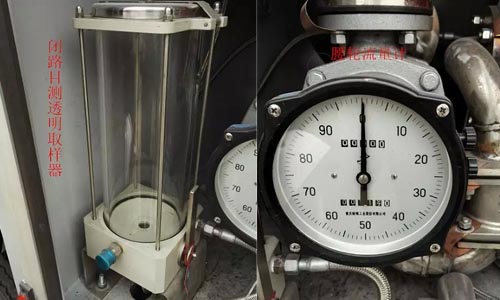

飛機加油車閉路目測透明取樣器及腰輪流量計

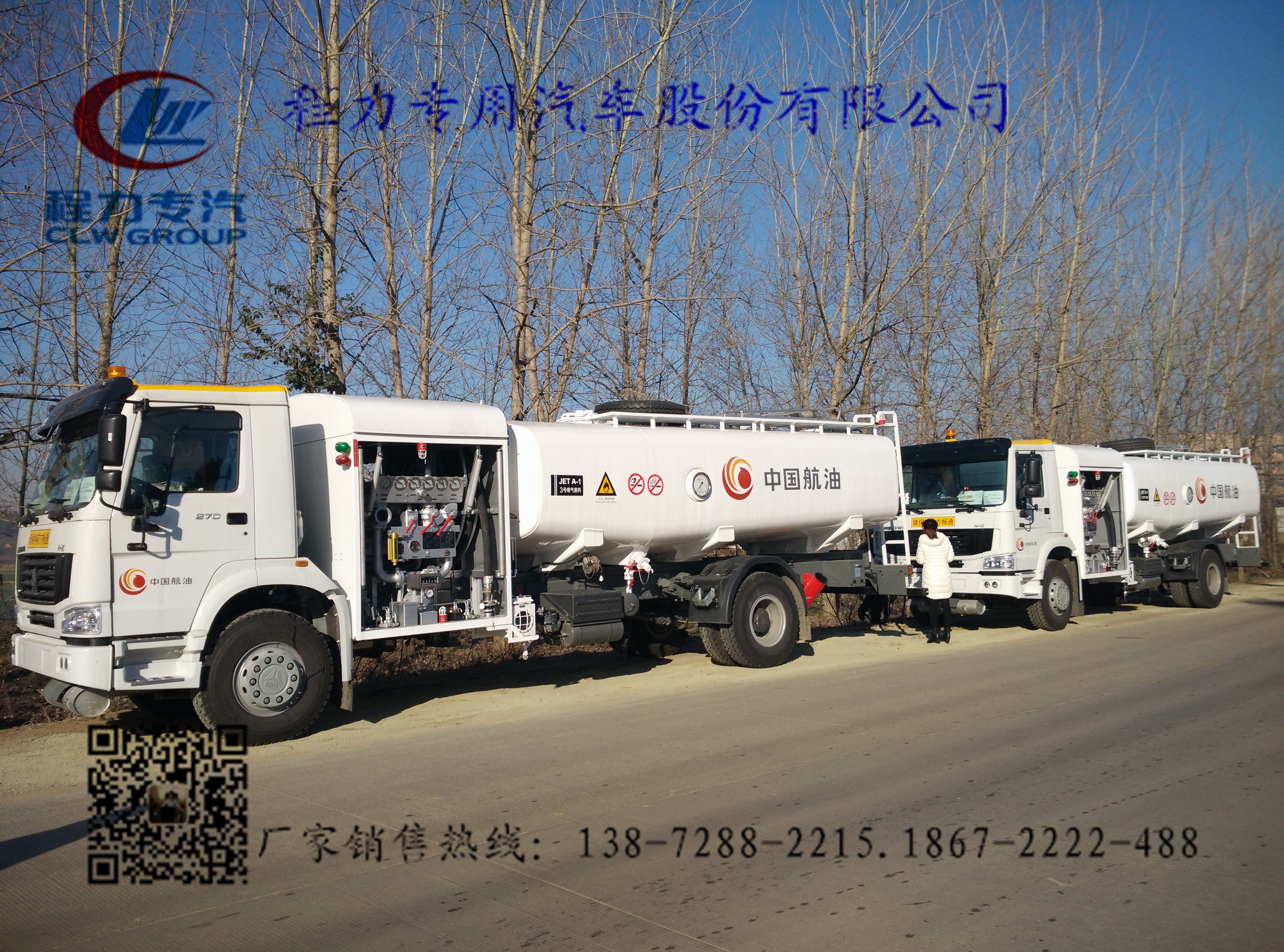

豪沃飛機加油車發車圖片
